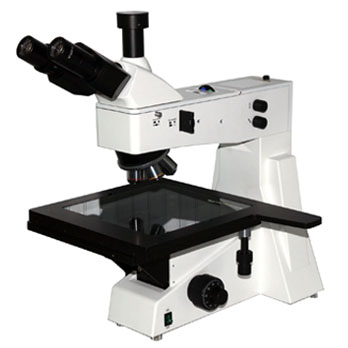

PH-M302/302BD正立金屬顕微鏡
- 製品の説明
- 技術の特徴
- データのダウンロード
-
PH-M302/302BD正立金屬顕微鏡は、不透明な物體の観察に適しています。 優れた無限遠光學系とモジュール機能の設計理念を採用し、アップグレードに便利で、偏光観察や暗視野観察などの機能を実現します。 コンパクトで安定した高剛性ボディは、顕微鏡操作に求められる防振性能を十分に発揮します。 人間工學の要求を満たす理想的なデザインに合致し、スペースがより広く、操作がより便利で快適にします。 金屬組織や表面形態の顕微鏡観察に適しており、冶金學、鉱物學、精密工學の研究に理想的な機器です。
製品の特徴
優れた無限遠光學系、優れた光學性能
小型で安定した高剛性のボディは、顕微鏡操作に求められる防振性能を十分に発揮します。
大きな機械式移動ステージは大型の試料の顕微鏡観察や複數の試料の迅速な検査に適します。
システムのアップグレードが容易なモジュラー機能設計
人間工學に基づいた理想的なデザインで、簡単で快適な操作性とスペースを実現します。
製品詳細

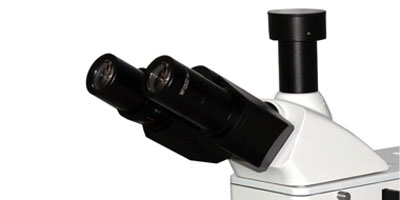

観察システム
三眼鏡筒は、肉眼観察と顕微鏡寫真撮影を自由に切り替えることができます。30°の傾斜により、操作時に長時間下を向いたり橫を向いたりする必要がなく、操作者の首や肩を効果的に解放することができます。寫真撮影は100%の照度で行うことができ、暗い場所での顕微鏡寫真撮影に適しています。フラットフィールド広角接眼レンズは、******22mmの視野を持ち、肉眼観察をより広範囲で快適に行うことができます。また、ゴム製のアイピースを取り付けることができます。

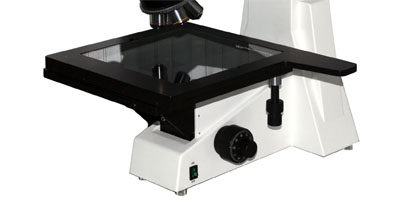

メカニカルステージ
大きな機械式移動ステージは大型の試料の顕微鏡観察や複數の試料の迅速な検査に適します。
サイズ：280mmX270mm
移動範囲：204mmX204mm
落射照明システム
視野角ライトバー、アパーチャライトバー、（黃、青、緑、すりガラス）フィルター変換裝置、プッシュプルデフレクター、デフレクター內蔵 輝度調整可能な6V30Wハロゲンランプ（PH-M302用） 輝度調整可能な12V50Wハロゲンランプ（PH-M302BD用）

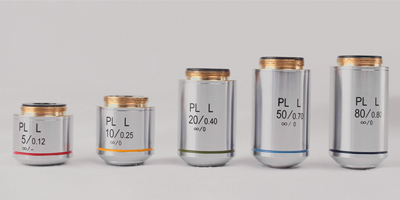

無限遠のフラットフィールドアクロマートプロ対物レンズ
次世代の無限遠フラットフィールドアクロマートプロ用対物レンズで、優れた結像性能を持ち、畫像の解像度と鮮明さが大幅に向上しています。
暗視野観察
高品質の明視野·暗視野対物レンズと暗視野照明を搭載し、照明システムにより有害な光を効果的に除去することで、暗視野の結像効果を大幅に向上させました。 (PH-M302BD)

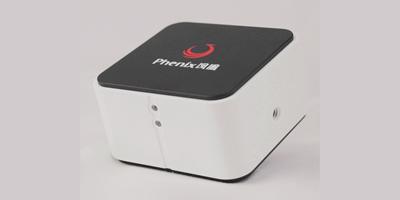

裏面照射型科學研究畫像処理システム
600萬-2000萬ピクセル対応
-
PH-M302/PH-M302BD正立金屬顕微鏡主要仕様
製品モデル
PH-M302
PH-M302BD
接眼レンズ鏡筒
三眼、30°傾斜、100％光透過撮影
接眼レンズ
広視野角WF10（視野角Φ22mm）
無限遠アクロマート対物レンズ
明視野対物レンズ付き
明暗差のある対物レンズで
PL L5X/0.12 作動距離：26.1mm
PL L5X/0.12 BD作動距離：26.1mm
PL L10X/0.25 作動距離：20.2mm
PL L10X/0.25 BD作動距離：20.2mm
PL L20X/0.40 作動距離：8.8mm
PL L20X/0.40 BD作動距離：8.8mm
PL L50X/0.70 作動距離：3.68mm
PL L50X/0.70 BD作動距離：3.68mm
PL L80X/0.80（スプリング） 作動距離：1.25mm
PL L80X/0.80 BD（スプリング）作動距離：1.25mm
レボルバ
4穴（センター調整可能）
落射照明系統
6V30Wハロゲン照明、明るさ調整可能
12V50Wハロゲン照明、明るさ調整可能
視野絞り、絞り、（黃、青、緑、フロストガラス）フィルター変換裝置を內蔵。
プッシュプル型デフレクターとデフレクター
焦準裝置
粗微動同軸フォーカス、ロックとリミッター付き、微動スケール値：0.7μm
載物ステージ
機械式ロードテーブル、外形寸法：280mm X 270mm。
移動範囲：橫（X）204mm、縦（Y）204mm
オプション
パーツ
仕様
接眼レンズ
分割數 10X/22mm、グリッド値 0.1mm/グリッド
対物レンズ
明視野対物レンズ
ダークフィールド対物レンズ
PL L 40X/0.6 作動距離：3.98mm
PL L 40X/0.60 BDワーキングディスタンス：3.0mm
PL L60X/0.70 作動距離：2.08mm
PL L60X/0.70 BDワーキングディスタンス：1.65mm
PL L100X/0.85（乾式） 作動距離：0.40mm
PL L100X/0.85 BD作業距離：0.40mm
ステージ
機械式ロードテーブル、外形寸法：250mmX230mm、移動範囲：154mmX154mm

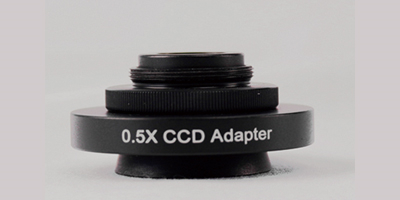

CCDマウント
0.5X
1X
0.5Xテープデバイダー、0.1mm単位のグリッド付き
カメラの設置
USB出力：USB2.0 USB3.0 5MP, 6MP, 10MP, 14MP, 20MP
HDMI出力：200/5/8/14メガピクセル選択可能
デジタルカメラマウント
CANON(A570，A610，A620，A630，A640，A650，EF) 、NIKON( F)
-
